Dämmpaneele

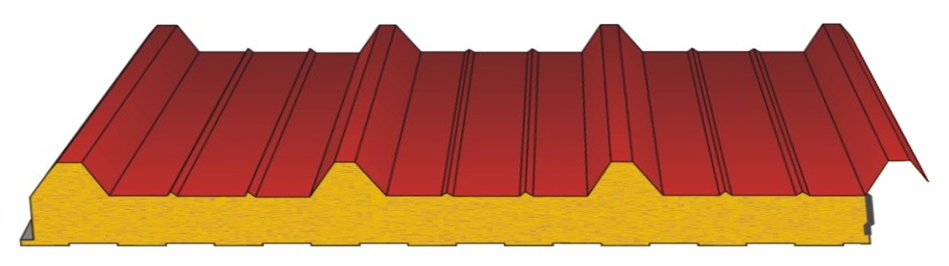

Isodach ST

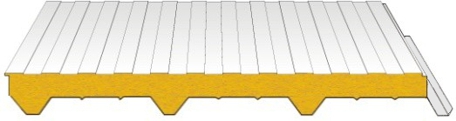

Innenseite Stahlblech grauweiß


CE Isodach ST Befestigung

Innenseite Innenseite Stahlblech BOX in grauweiß (RAL 9002)

22 dunkelrot 22 dunkelrot
30 anthrazitgrau 30 anthrazitgrau
10 grauweiß 10 grauweiß
06 silbermetallic 06 silbermetallic
08 dunkelsilber 08 dunkelsilber
Farbton 20 chromoxidgrün 20 chromoxidgrün

Weitere Farbtöne auf Anfrage!

Einsatzbereich: Dach
Außenseite: verz. Stahlblech mit 25 µ Polyesterlack
Innenseite: verz. Stahlblech mit 25 µ Polyesterlack
Materialdicken: 0,5 / 0,6 mm
Kern: Polyurethanschaum
Kerndicke: 30 / 40 / 50 / 60 / 80 / 100 / 120 / 150 mm
Sickenhöhe: 40 mm
Wärmedurchgang: 0,17 - 0,71 W/m²K
Gewicht: 9,9 - 16,5 kg/m²
Plattenlängen: 500 - 13.500 mm
Deckbreite: 1.000 mm
max. Stützweite: gem. Belastungstabelle
Brandverhalten: B-s3,d0 (Isodach ST 30 - 60 mm)
C-s3,d0 (Isodach ST 80 - 150 mm)
Verfügbarkeit: ca. 3 Wochen
Besonderheiten: Rückschnitt (optional)



Befestigung auf Holz, Formteile und Zubehör


Kalotte
Kalotte
Edelstahl-Schneidschraube
Edelstahl-Schneidschraube
Schraubhülse
Schraubhülse

Standard-Formteile

Ortgangprofil
Ortgangprofil
Wasserleitblech
Wasserleitblech
Außenfirst
Außenfirst
(Dachneigung angeben)
Innenfirst
Innenfirst
(Dachneigungen angeben)
Innenübergang
Innenübergang
zwischen Dach und Wand
(Dachneigungen angeben)
Formteil-Bohrschraube
Formteil-Bohrschraube
Bohrschraube 4,8 x 20 mm
mit Scheibe und EPDM-Dichtung 14 mm
Profilfüllerleiste
Profilfüllerleiste
aus Polyäthylenschaum
zum Schließen der Sicken
1.000 mm lang
EPDM-Rohrmanschette mit formbaren Aluminium-Befestigungsrand
EPDM-Rohrmanschette
mit formbaren Aluminium-Befestigungsrand
für Dachdurchührungen 70 bis 178 mm
temperaturbeständig von -55 bis +135° C
Farbdarstellungen können abweichen. Änderungen vorbehalten.
