Dämmpaneele

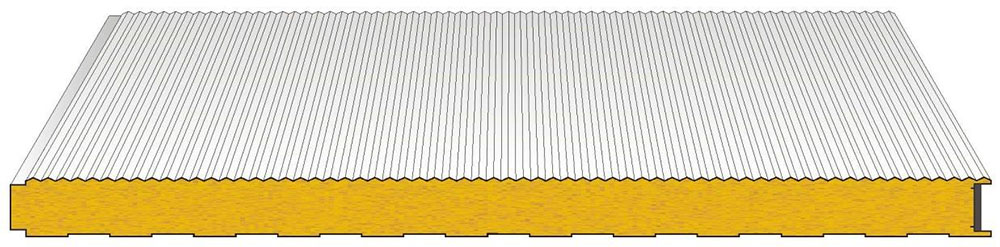

Isowand S-PLISSÉ

sichtbare Befestigung


CE Isowand S-PLISSÉ Befestigung

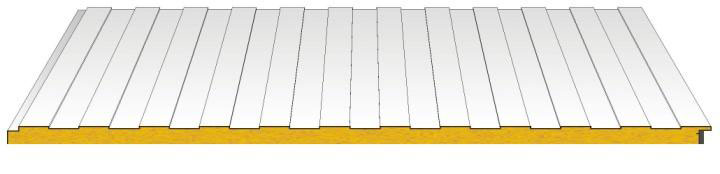

Innenseite Innenseite Stahlblech BOX in grauweiß (RAL 9002)


22 dunkelrot 22 dunkelrot
30 anthrazitgrau 30 anthrazitgrau
10 grauweiß 10 grauweiß
85 hellelfenbein 85 hellelfenbein
06 silbermetallic 06 silbermetallic
08 dunkelsilber 08 dunkelsilber
05 moosgrün 05 moosgrün
Farbton 20 chromoxidgrün 20 chromoxidgrün

Weitere Farbtöne auf Anfrage!

Einsatzbereich: Wand
Außenseite: verz. Stahlblech mit 25 µ Polyesterlack
Innenseite: verz. Stahlblech mit 25 µ Polyesterlack
Materialdicken: 0,4 / 0,5 / 0,6 mm
Kern: Polyurethanschaum
Kerndicke: 25 / 30 / 40 / 50 / 60 / 80 / 100 / 120 mm
Wärmedurchgang: 0,19 - 0,83 W/m²K
Gewicht: 7,3 - 15,5 kg/m²
Plattenlängen: 500 - 13.500 mm
Deckbreite: 1.000 mm
max. Stützweite: gem. Belastungstabelle
Brandverhalten: B-s3,d0 + ab 80 mm EW 60 feuerhemmend
Verfügbarkeit: ca. 3 Wochen



Befestigung auf Holz, Formteile und Zubehör


Edelstahl-Schneidschraube
Edelstahl-Schneidschraube
Schraubhülse
Schraubhülse

Standard-Formteile

Außenecke
Außenecke
Innenecke
Innenecke
Sockelprofil
Sockelprofil
Innenübergang
Innenübergang
zwischen Dach und Wand
(Dachneigungen angeben)
Formteil-Bohrschraube
Formteil-Bohrschraube
Bohrschraube 4,8 x 20 mm
mit Scheibe und EPDM-Dichtung 14 mm
Farbdarstellungen können abweichen. Änderungen vorbehalten.
