Isopaneele

Isopaneele

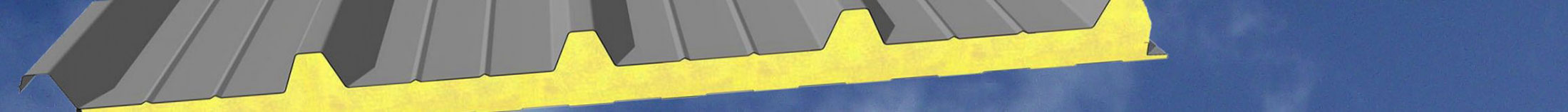

Isodach AL

Innenseite Aluminiumfeinblech


CE Isodach AL Befestigung

Innenseite

Isopaneel Isodach AL Innenseite Aluminiumfeinblech stucco-dessiniert
ammoniakbeständig


36 dunkelbraun 36 dunkelbraun
22 dunkelrot 22 dunkelrot
30 anthrazitgrau 30 anthrazitgrau
10 grauweiß 10 grauweiß
06 silbermetallic 06 silbermetallic
05 moosgrün 05 moosgrün

Weitere Farbtöne auf Anfrage!

Einsatzbereich: Dach
Außenseite: verz. Stahlblech mit 25 µ Polyesterlack
Innenseite: Aluminiumfeinblech stucco-dessiniert
Materialdicken: 0,6 mm
Kern: Polyurethanschaum
Kerndicke: 30 / 40 / 50 / 60 / 80 / 100 mm
Sickenhöhe: 40 mm
Wärmedurchgang: 0,22 - 0,71 W/m²K
Gewicht: 6,9 - 9,7 kg/m²
Plattenlängen: 500 - 13.500 mm
Deckbreite: 1.000 mm
max. Stützweite: gem. Belastungstabelle
Brandverhalten: D-s3,d0
Verfügbarkeit: ca. 3 Wochen
Besonderheiten: Rückschnitt (optional)



Befestigung auf Holz, Formteile und Zubehör


Kalotte
Kalotte
Edelstahl-Schneidschraube
Edelstahl-Schneidschraube
Schraubhülse
Schraubhülse
Ortgangprofil
Ortgangprofil
Wasserleitblech
Wasserleitblech
Außenfirst
Außenfirst
(Dachneigung angeben)
Innenfirst
Innenfirst
(Dachneigungen angeben)
Innenübergang
Innenübergang
zwischen Dach und Wand
(Dachneigungen angeben)
Formteil-Bohrschraube
Formteil-Bohrschraube
Bohrschraube 4,8 x 20 mm
mit Scheibe und EPDM-Dichtung 14 mm
Profilfüllerleiste
Profilfüllerleiste
aus Polyäthylenschaum
zum Schließen der Sicken
1.000 mm lang
EPDM-Rohrmanschette mit formbaren Aluminium-Befestigungsrand
EPDM-Rohrmanschette
mit formbaren Aluminium-Befestigungsrand
für Dachdurchührungen 70 bis 178 mm
temperaturbeständig von -55 bis +135° C
Farbdarstellungen können abweichen. Änderungen vorbehalten.
